臺虎鉗（臺鉗）的按結構分為哪幾類？
發布時間：2019-03-26 訪問次數:2693
臺虎鉗又稱老虎鉗、虎鉗子、臺鉗。它是安裝在工作臺上，用來夾固工件，供鉗工等裝配、修理加工之用，是常用的一種夾緊工具。

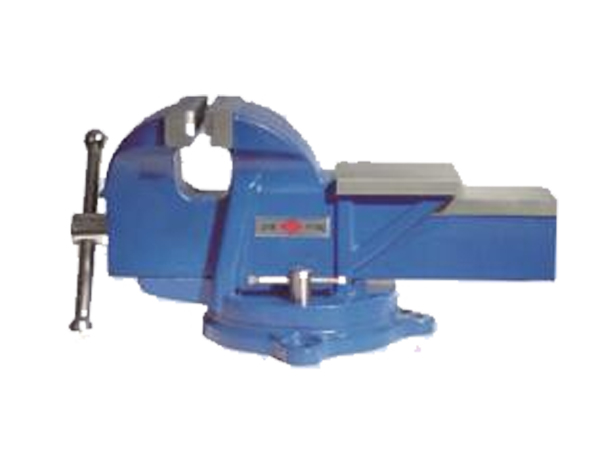

1、轉盤式臺虎鉗：又稱回轉式臺虎鉗、活絡式臺虎鉗。這種臺虎鉗與固定式臺虎鉗的結構基本相同，僅底座下多了一個座子，依靠這個座子把臺虎鉗固定在工作臺上，旋松兩邊帶柄的螺拴，整個臺虎鉗就可旋轉成所需要的任何角度，再將螺拴旋緊，便使臺虎鉗固定不動，當工件的形狀不規則或工件不適合沿垂直鉗臺方向加工時，使用這種臺虎鉗則比較方便。
2、桌軋式臺虎鉗：它習慣稱為桌虎鉗。與固定式臺虎鉗的結構基本相似，所不同的只是它的鉗體較小，并在固定鉗體下面制有一個螺旋夾緊裝置。這種臺虎鉗的特點是安裝方便，便于搬動、攜帶，多用于工作流動性較大和加工小型工件的場合。
3、固定式臺虎鉗：這種臺虎鉗由活動鉗體、固定鉗體、鉗口鐵、絲桿、導螺母、壓緊圈、底座及搖手柄組成。臺虎鉗的活動鉗體下部為方形，裝在固定鉗體的方孔內，可以移動。鉗口鐵(又稱夾持面)上制是棱形齒紋，用內六角螺釘分別固定在活動鉗口和固定鉗口上，鉗口鐵損壞或磨損后可以更換。絲桿上制有梯形螺紋，它穿過活動鉗體的孔眼，一端以墊圈限制在活動鉗體上，另一端則旋入導螺母中，導螺母裝置在固定鉗體上，旋轉搖手柄，使絲桿在導螺母內前后移位，并帶動活動鉗體在固定鉗體內作相應的移動，從而使兩鉗口合攏或張開。當活動鉗口向固定鉗口合攏時，便將工件夾緊，張開時工件便可取出。固定鉗體的底座兩側分別制有一個孔眼，以便裝置固定螺拴，將整個臺虎鉗固定在工作臺上。
臺虎鉗按結構不同可分為上面為大家介紹的三種：固定式、轉盤式和桌軋式。這種鉗子在工作臺上是必不可少的工具，不過大家在使用的時候一定要用正確的方法。
